整板三防漆自動涂覆機

產品型號：PS-TF4545

產品品牌：品速

產品描述：

PS-TF4545三防漆整板自動涂覆機是由品速科技獨自生產研發，主要用于三防漆，uv膠對PCB電路板表面噴涂，可與上下板機，接駁臺，固化爐等組成一條流水線式三防漆涂覆線。

400-7788990

產品參數
應用行業
應用視頻

整板三防漆自動涂覆機又被稱為整板三防自動漆噴涂機，整版三防漆涂覆設備等，是一款用于PCB板（整板）表面噴涂三防漆，uv膠的自動化設備，與上板機，接駁臺，固化爐，下板機等組成的自動化三防漆噴涂生產線。品速科技生產的整板三防漆自動涂覆機，可以根據PCB板實際生產工藝，提供量身定制解決方案，服務熱線：4007788990.

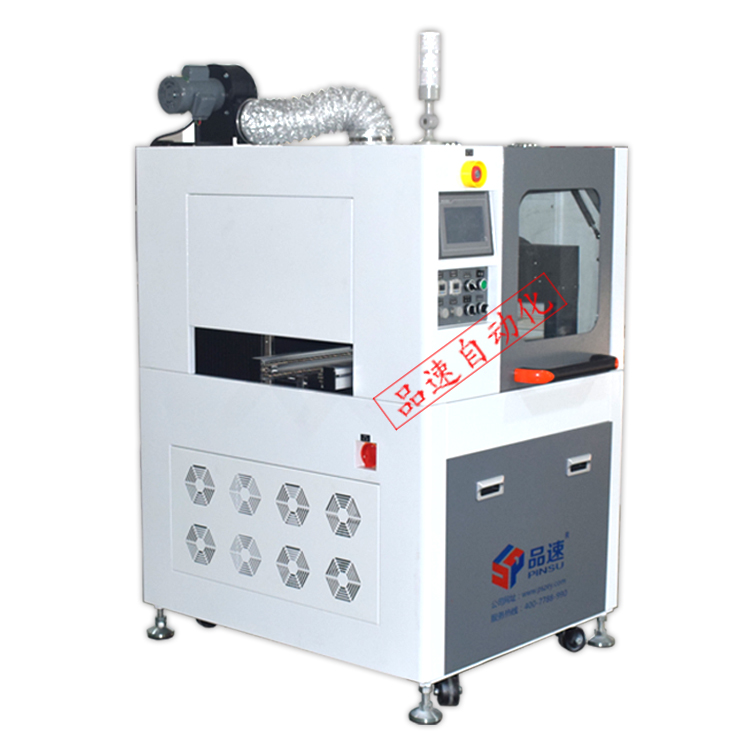

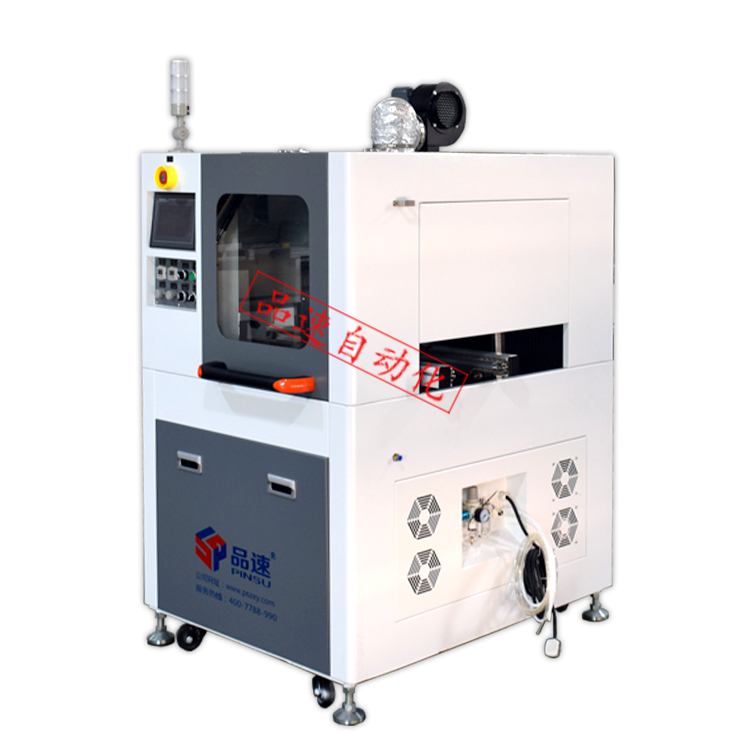

整版三防漆自動涂覆機

PS-PT4545三防漆整板自動涂覆機參數 :

參數	參數值
機器名稱	整板三防漆自動涂覆機
機器型號	PS-TF4545
軸數	2軸（Y、氣動滑臺Z軸）
電控系統	PLC+觸摸屏
軟件	品速研發PLC軟件
編程方式	鼠標+鍵盤
驅動方式	伺服馬達+同步帶
定位精度	±0.05mm
重復精度	±0.05mm
最大移動速度	500mm/s（Y軸）
輸送機構	伺服電機+不銹鋼鏈條
軌道調寬系統	自動
調幅速度	0～250mm/min（可調）
運輸速度	0～2.4m/min(可調）
傳送方向	L→R（R→L可調）
軌道承重（含夾具）	5.8KG
軌道高度	88-93CM
涂覆區域（W*L)）	W45CM
元件最大高度	輸送面上80mm,下80mm
膠閥數量	1個 （可選配）
閥門類型	針式膠閥，錐形噴膠閥，扇形閥，噴膜噴膠閥（可選配）
單次涂覆寬度	2-30mm(根據所選閥而異）
壓力桶容量	10L(可選配）
抽風方式	后孔制軸流風機抽風
抽風功率	Ac220v/380w
排風量	15m3/min
通訊接口	SMEMA接口
輸入氣壓范圍	0.4-0.8mpa
機器電源/功率	AC220V/50HZ,10A
總重量	450kg
外形尺寸（LWH）	105110180CM

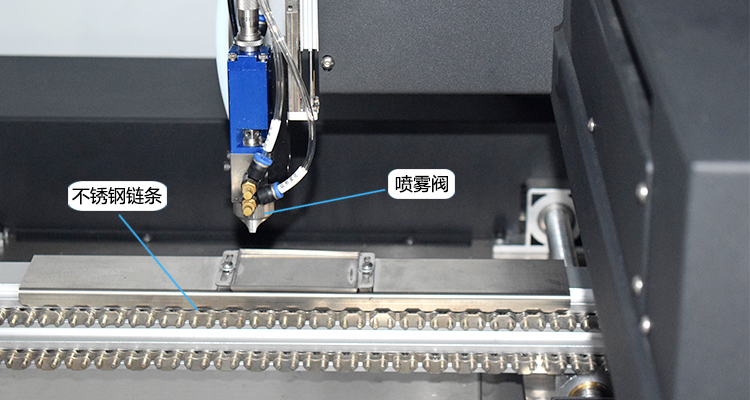

PS-TF4545三防漆整板自動涂覆機噴霧閥特點：

1.具有可均勻噴涂30-4000MPA/秒粘度范圍內的涂料，完全做到零殘留、易清洗、易調節，液量與氣壓可調節；

2.高精度霧化噴涂部件沒有飛濺，邊緣整齊完美，均勻涂覆、無堵塞、滴漏或過于干涸、不會過量噴涂，并保持產品區域干凈也減少流體的使用量；

3.溶劑型涂料涂層厚度可達10-200微米，100%固含量涂料層厚度可達30-200微米；液量大小與霧化噴灑可任意調節，可滿足多種涂料的完美噴霧化效；單次涂覆寬度15-30mm，涂膠精度高；

4.可與各類噴涂機器配合使用。

PS-TF4545三防漆整板自動涂覆機特點：

1.整體式鋼制運動平臺，結實的機架結構為運行時的穩定提供了有力的保證；
2.采用伺服馬達驅動，相比于市場上的步進馬達的控制系統，具有穩定、高精度的運動控制效果；
3.專用鋁合金軌道及不銹鋼輸送鏈條；
4.采用人機操作界面，快捷的編程方式可大幅度減少編程的時間；
5.速度快，運行穩定；
6.強大的工藝控制能力確保涂覆高質量及高度一致性；
7獨立涂料容器桶并配備廢棄排放口，有效的減少了刺激性氣體的排放；
8.噴膠閥采用德國技術制作，霧化扇形大小、寬窄可調；
9.霧化調壓閥采用高精度數顯調壓閥，更能有效精準的控制邊緣清晰度；
10.配備自動浸泡裝置，可免除膠閥出膠口堵塞現象；
11.配備SMEMA接口可與其他設備通訊；
13.設備配有照明系統，方便實用。

PS-TF4545三防漆整板自動涂覆機適用于三防漆，uv膠涂覆。

整版三防漆自動涂覆機適用流體

PS-TF4545三防漆整板自動涂覆機和接駁臺，固化爐組成三防漆整板自動涂覆生產線。

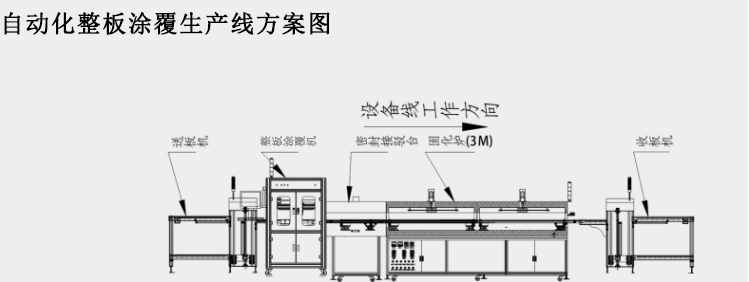

整板自動涂覆生產線方案

PS-TF4545三防漆整板自動涂覆機主用于家用電器控制板，汽車電子控制板，軍用儀器儀表線路板，電腦控制板，工業設備控制板，農業設備控制板，電池保護板，LED控制板，戶外LED顯示屏，變頻器線路板，安防控制板，電機控制板等三防漆噴涂。

整版三防漆全自動涂覆機應用范圍
